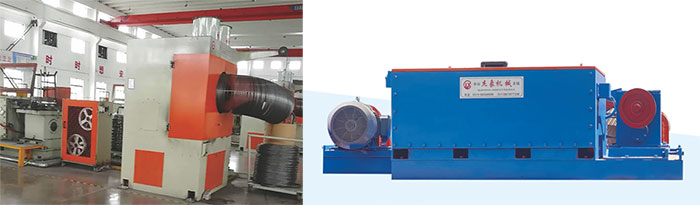

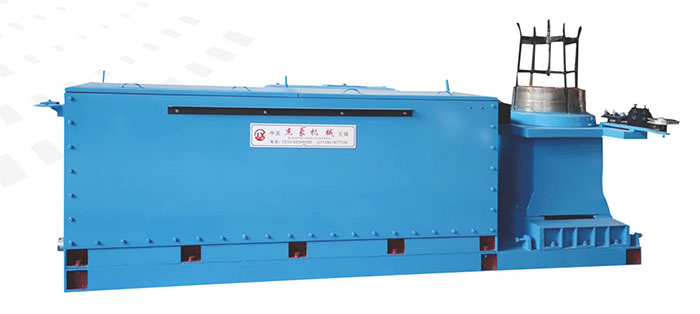

| 水箱式拉絲機 | | |
特性說明
我公司生產的重型水箱式拉絲機是拉拔中、高碳線材的理想設備。****進線Φ6.5mm,適用于制繩鋼絲、高強度彈簧鋼絲、針布鋼絲、胎圈鋼絲、鋼絞線鋼絲、鋁絞線芯、輻條鋼絲、傘骨架鋼絲等的拉拔。該機整體吊裝、結構緊湊，傳動采用兩級強力窄V帶組合專用齒輪箱傳動和全齒輪箱傳動兩種傳動方式，由客戶選購�？刂撇糠郑浩胀ǹ刂啤⒆冾l控制、軟起控制。其節能明顯，投入成本低、占地面積小、工人勞動強度低等優點，很受用戶青睞。
主要技術參數
| 項目 |
單位 |
LT8/560-650 |
LT11/560-650 |
LT13/560-650 |
LT15/560-650 |
LTΠ7/560-650 |
LT11/450 |
LT13/450 |
LT15/450 |
| 卷筒直徑 |
mm |
560/650 |
560-650 |
560-650 |
500/560 |
560/650 |
450 |
450 |
450 |
| 拉拔道次 |
time |
8 |
11 |
13 |
15 |
17 |
11 |
13 |
15 |
| ****進線直徑 |
mm |
Φ8-6.5 |
Φ8-6.5 |
Φ8-6.5 |
Φ6.5 |
Φ6.5 |
Φ4.5 |
Φ4.5 |
Φ4.5 |
| 最小出線直徑 |
mm |
Φ4-3.0 |
Φ3.0-2.2 |
Φ2.5-2.0 |
Φ1.6 |
Φ1.4 |
Φ1.8 |
Φ1.4 |
Φ1.2 |
| 拉拔速度 |
m/min |
200 |
250 |
250 |
280 |
280 |
260 |
280 |
300 |
| 進線強度 |
Mpa |
≤1150 |
≤1150 |
≤1150 |
≤1150 |
≤1150 |
≤1150 |
≤1150 |
≤1150 |
| 總壓縮率 |
% |
75-78.70 |
85.94-88.54 |
90.23-90.53 |
93.94 |
95.36 |
84 |
90.32 |
92.89 |
| 平均壓縮率 |
% |
15.91-17.58 |
16.33-17.88 |
16.38-16.58 |
17.05 |
16.52 |
15.35 |
16.44 |
16.16 |
| 電機功率 |
KW |
160-132 |
160-132 |
160-132 |
132 |
132-90 |
90 |
75 |
75 |
| 外形尺寸 |
mm |
5800×3500×1840 |
5780×3300×1640 |
| 重量 |
t |
11 |
11 |
11 |
11 |
11 |
9.5 |
9.5 |
9.5 |
| 項目 |
單位 |
LTA11/350 |
LTA13/350 |
LTA15/350 |
LT15/350 |
LT17/250 |
LT15/200 |
| 卷筒直徑 |
mm |
350 |
350 |
350 |
350 |
250 |
200 |
| 拉拔道次 |
time |
11 |
13 |
15 |
15 |
17 |
15 |
| ****進線直徑 |
mm |
Φ3.5 |
Φ3.5 |
Φ3.5 |
Φ2.2-2.8 |
Φ1.2-1.7 |
Φ1.0-1.2 |
| 最小出線直徑 |
mm |
Φ1.5 |
Φ1.3 |
Φ1.1 |
Φ0.6-0.8 |
Φ0.4-0.6 |
Φ0.28-0.36 |
| 拉拔速度 |
m/min |
330 |
330 |
330 |
420 |
420 |
315 |
| 進線強度 |
Mpa |
≤1100 |
≤1100 |
≤1100 |
≤1100 |
≤1100 |
≤1100 |
| 總壓縮率 |
% |
81.63 |
82.20 |
90.12 |
92 |
88 |
82 |
| 平均壓縮率 |
% |
14.28 |
14.13 |
14.30 |
15.5 |
12.0 |
11.0 |
| 電機功率 |
KW |
55 |
55 |
55 |
37-45 |
18.5+22-45 |
7.5-11 |
| 外形尺寸 |
mm |
5480×3300×1640 |
2600×13200×1350 |
1700×1240×1280 |
| 重量 |
t |
4 |
4 |
4 |
3 |
2.8 |
1.5 |
